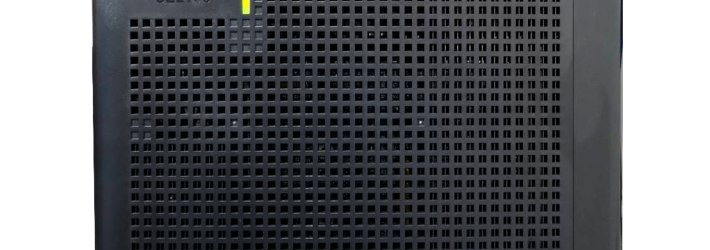

เจาะลึกโครงสร้าง IP PBX NEC SL2100/ แผงวงจรขยายสำหรับการเพิ่มโครงสร้างระบบ

Leave a comment

3. IP7WW-EXIFB-C1/IP7WW-EXIFE-C1 ( แผงวงจรขยายสำหรับการเพิ่มโครงสร้างระบบ )

แผงวงจรขยายสำหรับการเพิ่มโครงสร้างระบบ ในระบบ IP PBX NEC SL2100 จะมีด้วยกันอยู่ 2 แบบ คือ
1.IP7WW-EXIFB-C1 แผงวงจรนี้จะทำหน้าที่ขยายโครงสร้างระบบโดยตัวแผงวงจรนี้จะติดตั้งบน CPU ของโครงตู้หลัก นอกจากนั้นแล้วยังทำหน้าที่ในการขยายวงจรตอบรับอัตโนมัติจากเดิม ที่มี Built-In มา 4 วงจร ขยายเป็น 16 วงจร และยังทำหน้าที่เป็น โมเด็มอนาลอค (V.34) โดยที่ตัวการ์ดจะมี Port RJ61 จำนวน 2 Port ในการต่อขยายไปยังโครงตู้ขยาย ที่ 2 และ 3

2. IP7WW-EXIFE-C1 แผงวงจรนี้จะทำหน้าที่รับสัญญาณจากโครงตู้หลักโดยผ่าน Port RJ61 ของแผงวงจร IP7WW-EXIFB-C1 โดยตัวแผงวงจรนี้จะติดตั้งใน Slot เดียวกับ CPU เหมือนโครงตู้หลัก แต่สำหรับโครงตู้ขยายจะถูกติดตั้งด้วยแผงวงจร IP7WW-EXIFE-C1 แทน โดยที่ตัวการ์ดจะมี Port RJ61 จำนวน 1 Port ในการรับสัญญาณจากโครงตู้หลัก
